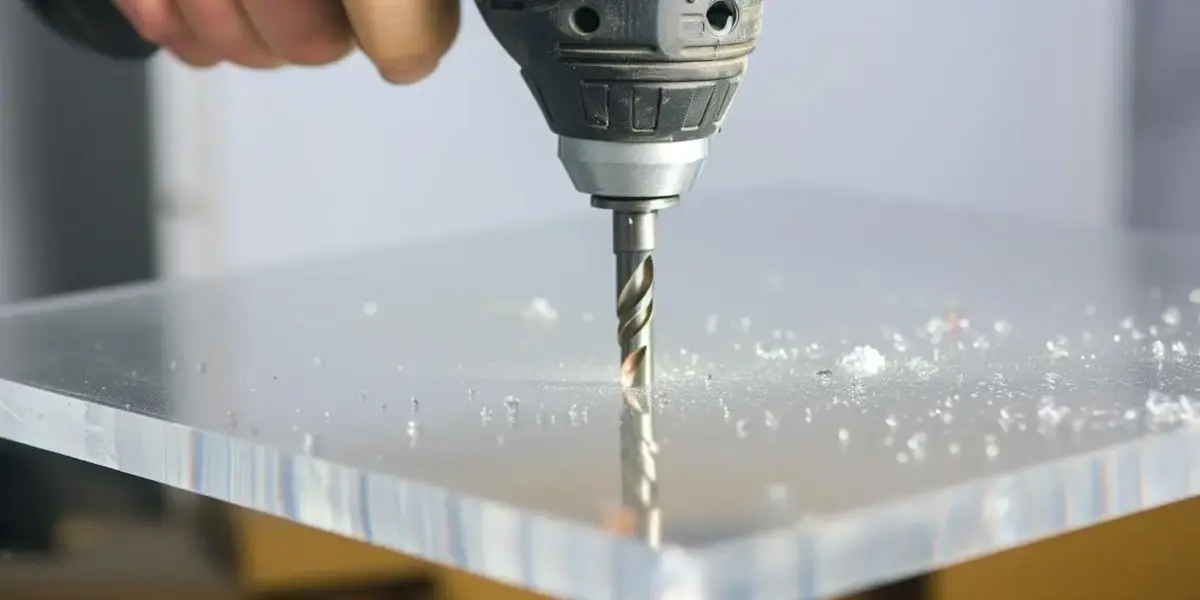

Jak wiercić w poliwęglanie, żeby go nie uszkodzić?

Poliwęglan dobrze poddaje się obróbce mechanicznej, dlatego wykonanie w nim otworów nie wymaga specjalistycznego wyposażenia. Materiał stosuje się jednak w różnych odmianach i grubościach, a sposób wykonania otworu ma wpływ nie tylko na jego wygląd, ale również na późniejszą pracę płyty w konstrukcji.

Podczas wiercenia znaczenie mają przede wszystkim rodzaj i stan wiertła, stabilne podparcie arkusza, położenie otworu oraz kontrola temperatury w miejscu obróbki. Przy otworach montażowych trzeba dodatkowo uwzględnić rozszerzalność cieplną poliwęglanu oraz wymagania konkretnego systemu mocowania.

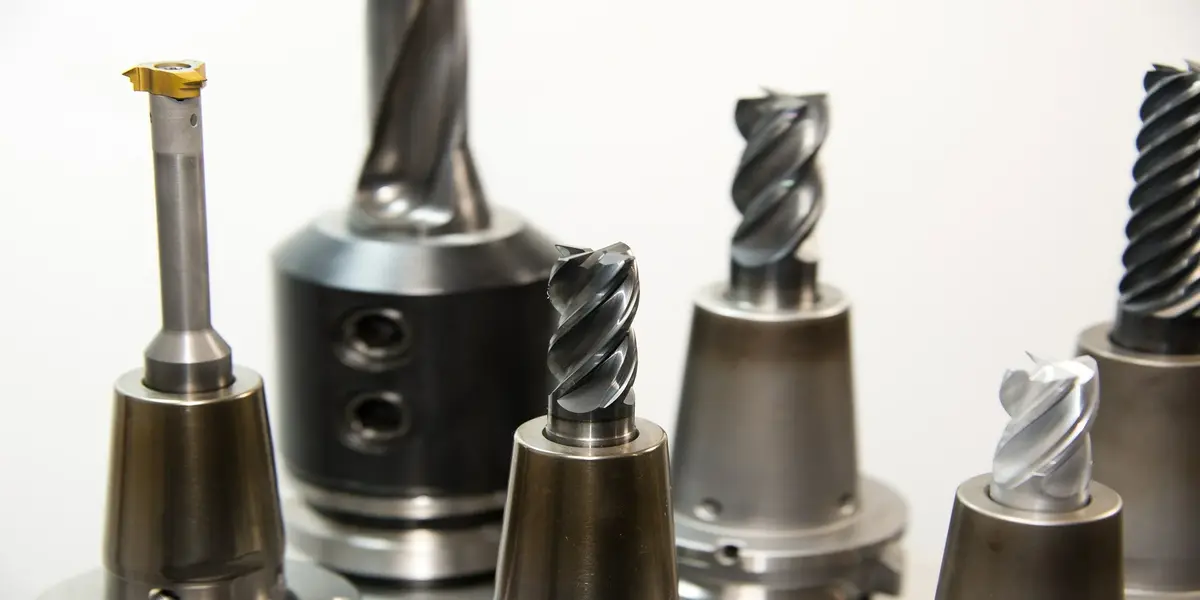

Czym wiercić w poliwęglanie?

Do wykonywania typowych otworów w poliwęglanie można stosować dobrze naostrzone wiertła spiralne do metalu ze stali szybkotnącej HSS. Producent płyt PALSUN dopuszcza zarówno nowe, ostre wiertła HSS, jak i wiertła z końcówką z węglika spiekanego. Nie ma więc potrzeby specjalnego stępiania nowego wiertła przed rozpoczęciem pracy.

Przy większych średnicach można zastosować narzędzia przeznaczone do wykonywania większych otworów w tworzywach, w tym odpowiednio dobrane otwornice. Najważniejsze, aby krawędź skrawająca była ostra, a narzędzie nie powodowało nadmiernego nagrzewania materiału.

Wiertło do poliwęglanu litego

Poliwęglan lity ma jednorodną strukturę, dlatego otwór przechodzi przez pełną grubość materiału. Do typowych prac wystarczy ostre wiertło HSS dobrane do wymaganej średnicy. Płyta powinna być stabilnie podparta, aby podczas przebijania jej dolnej powierzchni nie drgała i nie odginała się pod naciskiem narzędzia.

Przy cienkich arkuszach szczególnie ważne jest podłożenie pod miejsce wiercenia płaskiego materiału, przez który wiertło może swobodnie przejść. Ogranicza to drgania i ułatwia wykonanie równej krawędzi po stronie wyjściowej.

Wiertło do poliwęglanu komorowego

Przy poliwęglanie komorowym trzeba dodatkowo uwzględnić położenie wewnętrznych żeber. Nie należy wybierać punktu wiercenia przypadkowo, ponieważ przebicie żebra w niewłaściwym miejscu może osłabić lokalną strukturę płyty.

Przykładowo w instrukcji systemu Marlon ST producent zaleca wykonywanie otworów pomiędzy żebrami i zachowanie co najmniej 40 mm odległości od krawędzi arkusza. Jest to wymaganie konkretnego systemu, dlatego przy innych płytach należy sprawdzić dokumentację ich producenta.

Jak przygotować płytę do wiercenia?

Przed rozpoczęciem pracy arkusz trzeba położyć na płaskiej i stabilnej powierzchni. Miejsce wiercenia powinno mieć podparcie także od spodu. Przy pracy na stole można wykorzystać płytę drewnopochodną albo deskę, przez którą wiertło przejdzie po przebiciu poliwęglanu.

Płyta nie może przesuwać się ani wpadać w drgania. Można ją unieruchomić zaciskami, ale powierzchnię pod zaciskiem warto zabezpieczyć miękkim materiałem, aby nie pozostawić śladów. Nie należy też zdejmować całej folii ochronnej przed obróbką, jeśli instrukcja zastosowanego produktu nie wymaga inaczej. Folia pomaga chronić powierzchnię przed przypadkowym zarysowaniem podczas przygotowania i wiercenia.

Miejsca otworów należy wyznaczyć przed uruchomieniem wiertarki. Przydatna jest taśma malarska naklejona na powierzchnię w miejscu wiercenia – można nanieść na nią oznaczenie bez rysowania samej płyty. Jeżeli otwory mają później służyć do montażu, przed rozpoczęciem pracy warto skompletować również odpowiednie akcesoria do montażu poliwęglanu, aby średnica i położenie otworów odpowiadały zastosowanym mocowaniom.

Jak wiercić w poliwęglanie krok po kroku?

Najlepszy efekt daje spokojna praca bez nadmiernego nacisku na narzędzie. Cały proces można wykonać według następującej kolejności:

1. Podeprzyj i unieruchom płytę. Arkusz powinien leżeć stabilnie, a miejsce wykonywania otworu musi mieć podparcie od spodu.
2. Wyznacz punkt wiercenia. Sprawdź jego położenie względem krawędzi, żeber i przyszłego elementu mocującego.
3. Dobierz wiertło i średnicę otworu. Do typowych otworów zastosuj ostre wiertło HSS, a przy otworach montażowych uwzględnij wymagany luz na pracę termiczną płyty.
4. Ustaw wiertło prostopadle do powierzchni. Dzięki temu otwór będzie równy, a późniejsza podkładka lub element mocujący będzie przylegać równomiernie.
5. Rozpocznij wiercenie bez nadmiernego nacisku. Wiertło powinno skrawać materiał, a nie być wciskane przez płytę siłą.
6. Usuwaj wióry i kontroluj temperaturę. Przy głębszych otworach okresowo wycofuj wiertło, aby usunąć materiał i ograniczyć miejscowe nagrzewanie.
7. Sprawdź gotowy otwór. Krawędź powinna być czysta i pozbawiona wyraźnych śladów stopienia, pęknięć lub deformacji.

Jeżeli arkusz przed wierceniem wymaga dopasowania do wymiarów konstrukcji, warto najpierw wykonać wszystkie prace związane z cięciem poliwęglanu komorowego, następnie oczyścić płytę i dopiero wtedy wyznaczyć finalne położenie otworów. Pozwala to uniknąć sytuacji, w której po docięciu materiału gotowy otwór znajdzie się zbyt blisko nowej krawędzi.

Jak dobrać średnicę i położenie otworu?

Przy zwykłym otworze technologicznym średnicę dobiera się do jego przeznaczenia. Inaczej wygląda jednak sytuacja przy otworach pod wkręty i inne elementy mocujące. Poliwęglan zmienia swoje wymiary pod wpływem temperatury, dlatego konstrukcja nie może blokować naturalnego ruchu arkusza.

Luz na rozszerzalność cieplną

Otwór montażowy często musi być większy od średnicy samego elementu mocującego. Nie istnieje jednak jedno uniwersalne zalecenie typu „zawsze 2-4 mm więcej”. Potrzebny luz zależy między innymi od rodzaju płyty, jej wymiarów, systemu montażowego oraz rozwiązania zastosowanego przez producenta.

Dobrym przykładem jest Marlon ST, dla którego producent przewiduje otwory montażowe o średnicy 18 mm jako element konkretnego systemu mocowania. Takiej wartości nie należy przenosić automatycznie na inne płyty. Przy samodzielnym montażu trzeba najpierw ustalić rodzaj elementu mocującego i sprawdzić instrukcję systemu. Szerzej sposób przygotowania punktów mocowania opisuje poradnik o tym, jakie wkręty do poliwęglanu komorowego wybrać.

Równie ważne jest późniejsze dokręcenie. Wkręt powinien stabilizować płytę, ale nie może jej wgniatać ani blokować ruchu termicznego. Zbyt silny docisk może doprowadzić do lokalnego odkształcenia i powstawania naprężeń wokół otworu.

Jak daleko wiercić od krawędzi?

Otwór wykonany zbyt blisko brzegu koncentruje naprężenia na niewielkiej ilości materiału. Minimalna odległość zależy jednak od rodzaju płyty i systemu, dlatego warto opierać się na instrukcji konkretnego produktu. Poniższe wartości pokazują dwa przykłady zaleceń producentów:

Wartości z tabeli nie są wspólną normą dla wszystkich płyt poliwęglanowych. Pokazują, dlaczego zasada „dwie grubości płyty od krawędzi” nie powinna być stosowana automatycznie bez sprawdzenia konkretnego produktu.

Jakie obroty ustawić podczas wiercenia?

Nie ma jednej prędkości odpowiedniej dla każdego otworu. Podstawowa zależność jest prosta – wraz ze wzrostem średnicy wiertła i grubości obrabianego materiału należy zmniejszać prędkość obrotową.

W przewodniku technicznym PALSUN producent podaje orientacyjnie 1500-1800 obr./min dla otworu 3 mm, 800-1500 obr./min dla 6 mm, 500-1000 obr./min dla 10 mm oraz 350-700 obr./min dla 15 mm. Są to wartości przykładowe dla konkretnego produktu i warunków pracy, a nie uniwersalna tabela dla wszystkich płyt.

W praktyce należy obserwować sposób powstawania wióra i wygląd krawędzi. Jeżeli materiał zaczyna przyklejać się do wiertła, wióry stają się miękkie, a wokół otworu pojawia się wyraźnie nadtopiona lub matowa obwódka, należy przerwać pracę i zmniejszyć nagrzewanie. Przy zwykłym wierceniu chłodzenie najczęściej nie jest potrzebne. Przy głębokich otworach producent PALSUN dopuszcza chłodzenie wiertła i strefy obróbki strumieniem sprężonego powietrza.

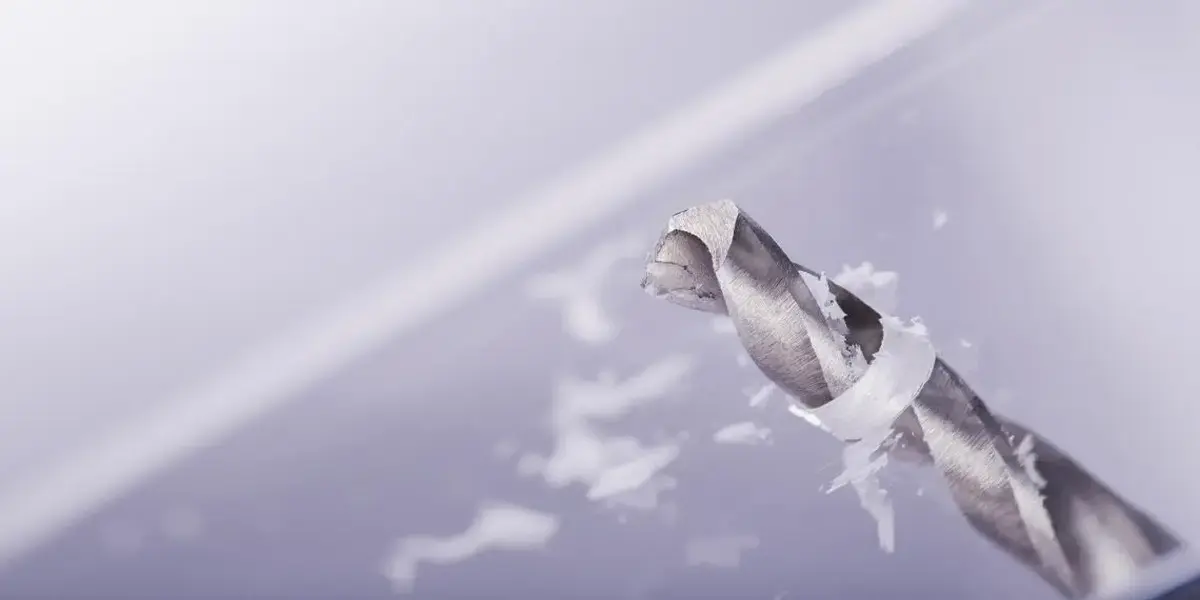

Jak wiercić pod kątem prostym?

Wiertło powinno przechodzić przez płytę możliwie prostopadle do jej powierzchni. Otwór wykonany pod skosem ma nierówną geometrię, przez co podkładka lub element mocujący może przylegać tylko częścią swojej powierzchni.

Przy pracy ręczną wiertarką można ustawić obok miejsca wiercenia kątownik i kontrolować położenie narzędzia z dwóch stron. Przy większej liczbie identycznych otworów przydatny jest prosty prowadnik wykonany z kawałka drewna lub innego stabilnego materiału z wcześniej przygotowanym otworem prostopadłym do powierzchni.

Nie warto natomiast rozpoczynać wiercenia cienkim otworem prowadzącym w każdej sytuacji tylko dlatego, że ma to ułatwić pracę. Przy prawidłowo zaznaczonym punkcie i ostrym wiertle dodatkowe nawiercanie często nie jest potrzebne. Jeżeli jednak duże wiertło ma tendencję do przesuwania się po powierzchni, otwór pilotujący może ułatwić zachowanie osi.

Poliwęglan lity a komorowy – różnice podczas wiercenia

Podstawowa technika wiercenia jest podobna dla obu materiałów: płyta powinna być stabilnie podparta, wiertło ostre, a praca prowadzona bez nadmiernego nacisku. Różnice wynikają przede wszystkim z budowy arkusza.

Poliwęglan lity jest jednolity na całej grubości, dlatego najważniejsze są prawidłowe podparcie, odległość otworu od krawędzi oraz pozostawienie właściwego luzu, jeśli otwór służy do mocowania. Przy cienkich arkuszach szczególnie trzeba ograniczyć drgania podczas wyjścia wiertła po drugiej stronie.

Poliwęglan komorowy posiada natomiast żebra i puste kanaliki. Punkt wiercenia trzeba więc dobrać tak, aby nie uszkodzić niepotrzebnie struktury płyty. Po wykonaniu otworu należy również zwrócić uwagę na wióry, które mogą dostać się do komór i pozostać w nich po zakończeniu montażu.

Jak usuwać wióry po wierceniu?

Wióry należy usuwać na bieżąco, szczególnie przy głębszym wierceniu. Okresowe wycofanie wiertła zmniejsza ilość materiału znajdującego się w otworze i ogranicza jego ponowne nagrzewanie przez obracające się narzędzie.

W przypadku płyty litej wystarczy dokładnie oczyścić powierzchnię i otwór przed montażem. Przy płycie komorowej trzeba dodatkowo sprawdzić wnętrze kanalików. Pozostawione tam wióry mogą być później widoczne przez przezroczystą powierzchnię, a po zamknięciu końców płyty dostęp do nich będzie utrudniony.

Do oczyszczania można wykorzystać sprężone powietrze, kierując strumień tak, aby usunąć materiał z otworu lub komory, a nie wtłaczać go jeszcze głębiej. Krawędzie płyty należy oczyścić przed założeniem taśm i profili końcowych.

Najczęstsze błędy przy wierceniu

Większość problemów nie wynika z samej trudności obróbki poliwęglanu, lecz z niewłaściwego przygotowania albo próby przyspieszenia pracy. Najczęściej pojawiają się następujące błędy:

• używanie tępego wiertła, które zwiększa tarcie i temperaturę zamiast czysto skrawać materiał;
• zbyt wysokie obroty niedostosowane do średnicy otworu i grubości płyty;
• nadmierny nacisk na wiertarkę podczas przechodzenia przez materiał;
• wiercenie w niepodpartej płycie, która drga i ugina się podczas obróbki;
• wykonanie otworu zbyt blisko krawędzi arkusza;
• wybranie niewłaściwego punktu w stosunku do żeber płyty komorowej;
• wykonanie otworu montażowego bez odpowiedniego luzu na pracę termiczną;
• prowadzenie wiertła pod wyraźnym kątem zamiast prostopadle do powierzchni;
• zbyt mocne dokręcenie wkrętu po wykonaniu prawidłowego otworu.

Warto rozróżnić błąd wiercenia od błędu późniejszego montażu. Nawet idealnie wykonany otwór może zostać uszkodzony, jeśli wkręt zostanie mocno dociśnięty do płyty i zablokuje jej rozszerzalność. Dlatego przygotowanie otworu i samo mocowanie powinny być traktowane jako jeden proces.

Co zrobić, gdy otwór lub płyta zostały uszkodzone?

Jeżeli krawędź otworu jest jedynie lekko nierówna, najpierw trzeba ocenić, czy nie ma pęknięć i czy punkt nadal może prawidłowo współpracować z mocowaniem. Nie należy automatycznie powiększać uszkodzonego otworu bez sprawdzenia, czy po zmianie średnicy zachowana zostanie wymagana odległość od krawędzi i prawidłowe podparcie.

Przy wyraźnym przegrzaniu materiału, zdeformowanym otworze albo pęknięciu bezpieczniejszym rozwiązaniem może być wykonanie nowego punktu mocowania w miejscu dopuszczonym przez system. Stary otwór trzeba wtedy zabezpieczyć w sposób kompatybilny z poliwęglanem i zastosowaną konstrukcją.

Jeżeli pęknięcie wychodzi poza samą strefę otworu, przechodzi przez elementy konstrukcyjne płyty komorowej albo nadal się powiększa, nie warto opierać decyzji o naprawie na arbitralnej długości rysy. Trzeba ocenić zakres uszkodzenia, sposób obciążenia arkusza oraz zalecenia producenta. Przy poważnym uszkodzeniu wymiana płyty może być bezpieczniejsza niż próba zachowania osłabionego punktu mocowania.

Podsumowanie

Prawidłowe wiercenie w poliwęglanie wymaga przede wszystkim ostrego narzędzia, stabilnego podparcia płyty, odpowiednio dobranej prędkości i kontroli położenia otworu. Wraz ze wzrostem średnicy należy zmniejszać obroty, unikać nadmiernego nacisku i na bieżąco usuwać wióry, aby ograniczyć nagrzewanie materiału.

Przy otworach montażowych równie ważne jest uwzględnienie rozszerzalności cieplnej oraz wymagań konkretnego systemu. Nie ma jednej uniwersalnej wartości luzu ani odległości od krawędzi odpowiedniej dla każdej płyty. Dlatego przed wierceniem trzeba zestawić zasady obróbki z instrukcją producenta poliwęglanu i elementów mocujących.
