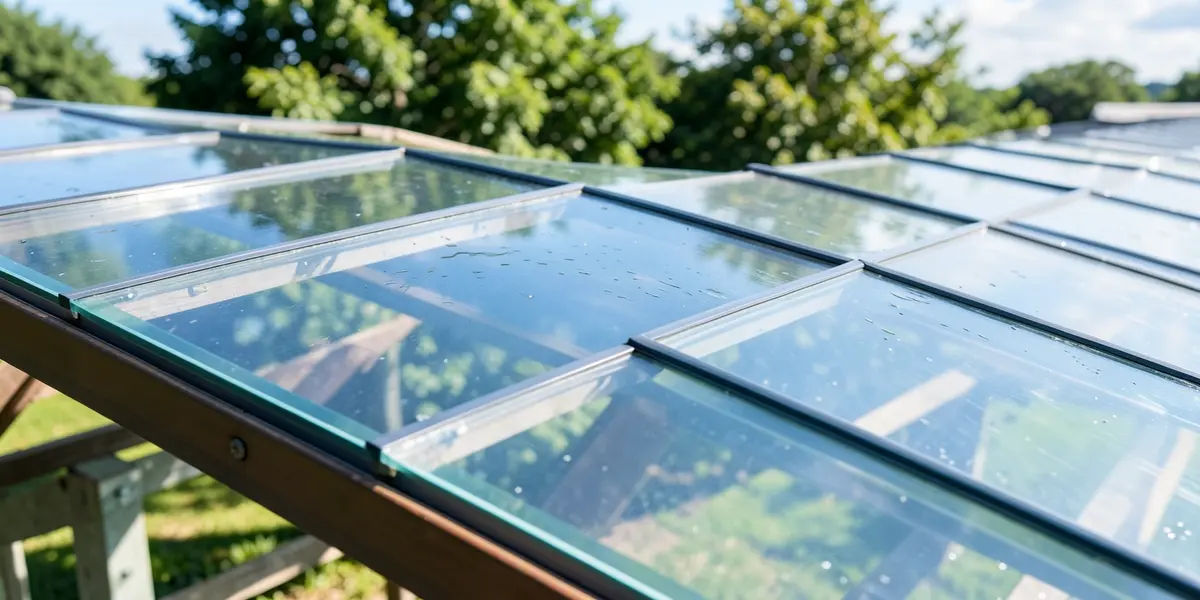

Jaki powinien być spadek dachu z poliwęglanu?

Poliwęglan jest popularnym materiałem do wykonywania zadaszeń tarasów, wiat, pergoli, szklarni i niewielkich daszków przy budynkach. Niewielka masa płyt oraz możliwość dopasowania ich do różnych konstrukcji sprawiają, że materiał sprawdza się zarówno w prostych projektach przydomowych, jak i większych zadaszeniach.

Przy projektowaniu takiego pokrycia trzeba uwzględnić geometrię całej konstrukcji, sposób podparcia płyt oraz warunki, w których dach będzie użytkowany. Jednym z parametrów ustalanych jeszcze przed wykonaniem konstrukcji nośnej jest jej nachylenie.

Jaki spadek dachu z poliwęglanu wybrać?

Nie istnieje jedna wartość odpowiednia dla wszystkich płyt z poliwęglanu. Wymagany spadek zależy od rodzaju materiału, konkretnego systemu montażowego oraz zaleceń producenta. W instrukcjach popularnych systemów dachowych można spotkać między innymi minimum 5° albo 10%, dlatego przed wykonaniem konstrukcji trzeba sprawdzić dokumentację zastosowanej płyty.

Warto też pamiętać, że stopnie i procenty oznaczają różne wartości. Spadek 5° odpowiada około 8,7%, czyli 8,7 cm różnicy wysokości na metr długości poziomej. Spadek 10% oznacza natomiast 10 cm na metr i kąt około 5,7°.

Poliwęglan komorowy

Przy poliwęglanie komorowym szczególne znaczenie ma zarówno nachylenie połaci, jak i prawidłowe ułożenie kanalików. Dla popularnych systemów dachowych spotyka się minimalne wartości około 5°-5,7°, czyli około 8,7-10%, jednak zawsze należy zastosować wartość wskazaną dla konkretnej płyty.

Kanaliki powinny przebiegać zgodnie z kierunkiem spadku – od wyższej części konstrukcji w stronę okapu. Takie ułożenie umożliwia odprowadzanie kondensatu z wnętrza płyty. Równie ważne jest właściwe zabezpieczenie jej górnej i dolnej krawędzi zgodnie z instrukcją systemu.

Poliwęglan lity

Poliwęglan lity ma jednolitą strukturę bez wewnętrznych komór, dlatego nie występuje w nim kwestia odprowadzania kondensatu z kanalików. Nie oznacza to jednak, że płaskie arkusze można montować praktycznie poziomo.

Woda opadowa nadal musi swobodnie odpływać z powierzchni. Wymagane nachylenie zależy od konkretnego systemu, sposobu łączenia płyt, profili i uszczelnień, dlatego również w tym przypadku pierwszeństwo mają parametry podane przez producenta.

Jak obliczyć spadek dachu z poliwęglanu?

Spadek procentowy można obliczyć na podstawie różnicy wysokości między górną i dolną krawędzią połaci oraz jej długości poziomej. Wymiary trzeba wcześniej sprowadzić do tej samej jednostki.

spadek [%] = różnica wysokości / długość pozioma × 100

Przykładowo, jeśli pozioma długość zadaszenia wynosi 3 m, a różnica wysokości między jego krawędziami to 30 cm, spadek wynosi 10%. Przy 4 m długości uzyskanie takiego samego spadku wymaga już 40 cm różnicy wysokości.

Spadek w procentach a spadek w stopniach

Najczęstsza pomyłka przy obliczeniach polega na utożsamianiu procentów ze stopniami. Spadek 5% nie oznacza kąta 5°. Przy 5% różnica wysokości wynosi 5 cm na metr, a kąt około 2,9°. Z kolei 5° odpowiada około 8,7 cm różnicy wysokości na metr.

Poniższa tabela pokazuje, jakiej różnicy wysokości wymagają wybrane spadki przy różnych długościach połaci:

Tabela służy do przeliczenia wybranego nachylenia na rzeczywistą różnicę wysokości konstrukcji. Nie określa natomiast, który spadek jest właściwy dla konkretnej płyty – tę wartość należy ustalić na podstawie instrukcji producenta.

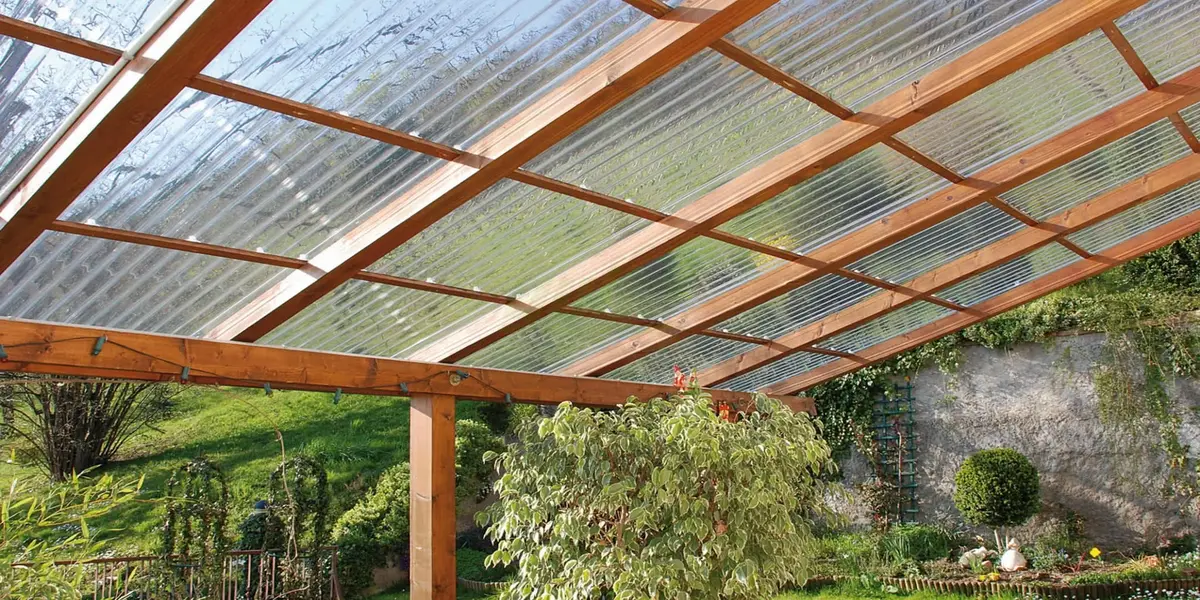

Od czego zależy spadek dachu?

Minimalna wartość podana dla konkretnego systemu jest podstawowym punktem odniesienia. Przy projektowaniu trzeba jednak uwzględnić także właściwości płyty, rozstaw konstrukcji nośnej, długość połaci oraz obciążenia działające na dach.

Rodzaj i grubość płyty

Grubość i budowa płyty wpływają przede wszystkim na jej sztywność oraz dopuszczalne rozpiętości między podporami. Grubsza płyta może być mniej podatna na ugięcie, ale nie oznacza to automatycznie możliwości zmniejszenia minimalnego spadku wskazanego przez producenta.

Grubość i nachylenie należy więc traktować jako odrębne parametry. Przy wyborze materiału trzeba dodatkowo uwzględnić kierunek ułożenia komór, rozszerzalność cieplną oraz sposób mocowania. Zależności pomiędzy tymi elementami szerzej wyjaśnia praktyczny poradnik montażu poliwęglanu komorowego.

Długość połaci i konstrukcja nośna

Im dłuższa jest połać, tym większa różnica wysokości jest potrzebna do zachowania tego samego procentowego spadku. Przy spadku 10% dla konstrukcji o długości 2 m wystarczy 20 cm przewyższenia, natomiast dla 5 m będzie to już 50 cm.

Duże znaczenie ma również sztywność konstrukcji nośnej. Nawet poprawnie wyznaczony spadek nie zapewni równomiernego odpływu, jeśli płyta nadmiernie ugina się pomiędzy podporami albo krokwie nie tworzą jednej płaszczyzny. Lokalne zagłębienie może zatrzymywać wodę mimo prawidłowej różnicy wysokości między początkiem i końcem dachu.

Deszcz, śnieg i warunki klimatyczne

Nachylenie wpływa na szybkość odprowadzania deszczu i może ograniczać zaleganie śniegu, ale nie zastępuje prawidłowego obliczenia nośności konstrukcji. Obciążenie śniegiem zależy między innymi od lokalizacji, wysokości nad poziomem morza, geometrii dachu i możliwości tworzenia się lokalnych zasp.

Nie można więc przyjąć jednej wartości spadku jako bezpiecznej dla każdego regionu. Przy większych obciążeniach może być konieczne zastosowanie innej grubości płyty, zmniejszenie rozstawu podpór, wzmocnienie konstrukcji lub zwiększenie nachylenia zgodnie z projektem.

Czy spadek może być zbyt duży?

Większe nachylenie samo w sobie nie oznacza błędu, o ile jest zgodne z konstrukcją i systemem montażowym. Zmienia jednak sposób działania innych obciążeń oraz odprowadzania wody.

Przy stromszej połaci trzeba zwrócić większą uwagę na mocowanie arkuszy, oddziaływanie wiatru, odbiór wody przy okapie oraz miejsce zsuwania się śniegu. Nie istnieje jedna uniwersalna granica, po której przekroczeniu dach z poliwęglanu staje się zbyt stromy.

Co się dzieje, gdy spadek jest za mały?

Zbyt małe nachylenie nie zawsze powoduje natychmiastowy przeciek. Częściej problem zaczyna się od wolniejszego odpływu i pozostawania wody w miejscach, które są prawie poziome lub lokalnie ugięte.

Zastój wody i zabrudzenia

Jeżeli woda pozostaje na powierzchni po deszczu, odparowuje znacznie wolniej. W miejscach zastoin mogą pozostawać osady mineralne, kurz, pyłki i inne zanieczyszczenia, które z czasem stają się coraz wyraźniejsze.

Pojedyncza kałuża nie musi jednak oznaczać, że cały dach ma niewłaściwy spadek. Jeśli problem występuje tylko między wybranymi podporami, przyczyną może być miejscowe ugięcie płyty lub nierówność konstrukcji.

Wilgoć w komorach

Przy poliwęglanie komorowym problemy z wilgocią wewnątrz płyty mogą wynikać zarówno z niewłaściwego kierunku kanalików, jak i z błędnego zabezpieczenia ich końców. Komory powinny przebiegać zgodnie ze spadkiem, a ich krawędzie muszą być zabezpieczone w sposób przewidziany przez producenta.

Do wykonania prawidłowych połączeń potrzebne są między innymi profile, taśmy, uszczelki, podkładki i elementy mocujące. Odpowiednie akcesoria do szklarni i montażu poliwęglanu należy dobierać do rodzaju płyty i konstrukcji.

Niewielka kondensacja może występować okresowo i sama w sobie nie świadczy o uszkodzeniu materiału. Problem pojawia się wtedy, gdy wilgoć nie może być prawidłowo odprowadzana, a wewnątrz komór zaczynają gromadzić się zabrudzenia i naloty.

Śnieg i ugięcie konstrukcji

Przy małym nachyleniu śnieg może pozostawać na połaci dłużej, zwiększając obciążenie płyt oraz konstrukcji nośnej. Szczególnie wymagający jest mokry i zagęszczony śnieg, którego masa może być znacznie większa od świeżej, lekkiej pokrywy.

Jeżeli pod obciążeniem płyta nadmiernie się ugina, może powstać miejscowe zagłębienie. Po roztopach właśnie w tym punkcie zacznie zatrzymywać się woda. Z tego względu prawidłowy spadek nie może zastąpić właściwego doboru grubości płyty i rozstawu podpór.

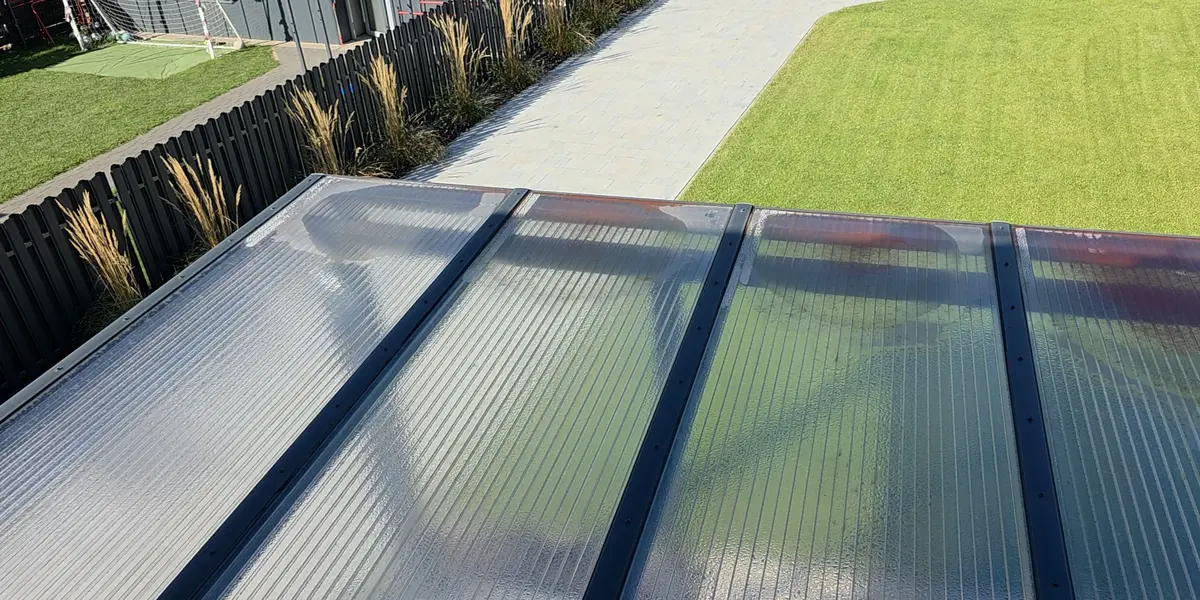

Jak sprawdzić spadek gotowego dachu?

Jeżeli zadaszenie jest już wykonane, spadek można sprawdzić bez specjalistycznego sprzętu. Pomiar powinien obejmować kilka punktów konstrukcji, ponieważ pojedynczy odczyt może nie pokazać miejscowych odkształceń.

Pomiar spadku

Do podstawowego pomiaru wystarczy długa poziomica lub prosta łata oraz miarka. Poziomicę należy ustawić poziomo w kierunku spływu wody, a następnie zmierzyć pionową różnicę wysokości między jej końcem a konstrukcją.

Jeżeli odcinek pomiarowy ma dokładnie 1 m, liczba centymetrów różnicy wysokości odpowiada bezpośrednio procentowi spadku. 10 cm na metr oznacza 10%, natomiast 8 cm na metr – 8%.

Pomiar należy wykonać przy obu bocznych krawędziach i pośrodku połaci. Pozwala to ustalić, czy problem dotyczy nachylenia całego dachu, czy lokalnego odkształcenia.

Pomocniczo można wykorzystać inklinometr w telefonie. Urządzenie najlepiej przykładać do prostej łaty albo elementu konstrukcyjnego, ponieważ pomiar wykonany bezpośrednio na miejscowo ugiętej płycie może dać mylący wynik.

Jak rozpoznać miejscowe ugięcie?

Rozmieszczenie wody na powierzchni pozwala wstępnie określić, gdzie należy szukać problemu. Objawy warto porównać z pomiarem konstrukcji, ponieważ podobny efekt może mieć kilka różnych przyczyn.

Jeżeli problemy pojawiają się jednocześnie w kilku miejscach, trzeba sprawdzić zarówno geometrię całej połaci, jak i sposób podparcia poszczególnych arkuszy.

Jak poprawić zbyt mały spadek?

Sposób naprawy zależy od tego, czy niewłaściwe nachylenie dotyczy całej połaci, czy jedynie pojedynczego fragmentu. Dlatego przed rozpoczęciem prac warto przejść przez kolejne etapy diagnostyki i korekty:

1. Zmierzyć rzeczywisty spadek. Pomiar należy wykonać w kilku punktach i porównać z wymaganiami producenta zastosowanej płyty.
2. Ustalić zakres problemu. Trzeba sprawdzić, czy niewłaściwe nachylenie występuje na całej połaci, czy woda zbiera się tylko w miejscach lokalnego ugięcia.
3. Sprawdzić konstrukcję nośną. Należy ocenić rozstaw i prostoliniowość podpór oraz upewnić się, że płyta jest odpowiednia do istniejącej rozpiętości.
4. Skorygować geometrię konstrukcji. Jeżeli spadek całego dachu jest za mały, korekta może wymagać podniesienia górnej części, obniżenia strony okapowej albo zmiany wysokości elementów podpierających.
5. Ponownie wykonać pomiar. Po zakończeniu prac trzeba sprawdzić nachylenie w kilku miejscach i upewnić się, że nie powstały nowe lokalne zagłębienia.

Większa korekta geometrii może wymagać częściowego lub całkowitego demontażu płyt i profili. Nie należy zmieniać położenia konstrukcji przy sztywno zamocowanych arkuszach, ponieważ może to powodować dodatkowe naprężenia w poliwęglanie.

Jeżeli spadek całej połaci jest prawidłowy, a problemem okazuje się tylko miejscowe ugięcie, należy usunąć jego przyczynę. W zależności od konstrukcji może to wymagać wyrównania podpory, zmniejszenia rozstawu elementów nośnych lub zastosowania płyty odpowiedniej do istniejącej rozpiętości.

Najczęstsze błędy przy montażu

Nawet prawidłowo obliczony spadek nie zapewni właściwego działania zadaszenia, jeżeli pozostałe elementy zostaną zamontowane niewłaściwie. Do najczęstszych błędów należą:

• mylenie spadku podanego w procentach z kątem wyrażonym w stopniach;
• wykonanie nachylenia mniejszego niż wymagane dla zastosowanej płyty lub systemu;
• ułożenie kanalików poliwęglanu komorowego poprzecznie do kierunku spadku;
• zbyt duży rozstaw podpór prowadzący do miejscowego uginania się płyty;
• nierówne ustawienie krokwi, płatwi lub profili i powstawanie lokalnych zagłębień;
• brak odpowiedniego luzu potrzebnego do rozszerzalności cieplnej poliwęglanu;
• zbyt mocne dokręcenie mocowań i punktowe odkształcanie powierzchni płyty;
• niewłaściwe zabezpieczenie otwartych krawędzi płyt komorowych;
• stosowanie uszczelniacza, który nie jest przeznaczony do kontaktu z poliwęglanem.

Część tych błędów daje podobne objawy jak niewłaściwy spadek. Przykładowo woda może zatrzymywać się na dachu nie dlatego, że cała konstrukcja jest zbyt płaska, lecz dlatego, że pojedyncza płyta ugina się między zbyt szeroko rozmieszczonymi podporami.

Z tego względu nie warto traktować zwiększenia kąta jako uniwersalnej metody naprawy każdego problemu z odpływem. Najpierw należy ustalić rzeczywistą przyczynę, a następnie skorygować ten element konstrukcji lub montażu, który odpowiada za powstawanie zastoin.

Podsumowanie

Wymagany spadek dachu z poliwęglanu zależy od konkretnego rodzaju płyty i zastosowanego systemu montażowego. W dokumentacji popularnych rozwiązań spotyka się między innymi wartości około 5° oraz 10%, dlatego przed wykonaniem konstrukcji trzeba sprawdzić zalecenia producenta i prawidłowo rozróżnić stopnie, procenty oraz centymetry różnicy wysokości na metr.

Na prawidłowe działanie zadaszenia wpływają również sztywność płyty, rozstaw i równość podpór, długość połaci, kierunek kanalików, sposób mocowania oraz obciążenia atmosferyczne. Uwzględnienie tych elementów pozwala zaprojektować dach, który skutecznie odprowadza wodę bez miejscowych zastoin i nadmiernego obciążania płyt.
